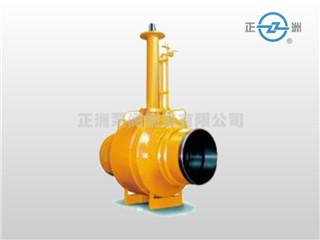

本公司生產的全焊接直埋式球閥廣泛用于輸水、化工、石油、天然氣等埋地管道上,延長了更換檢修閥門的時間間隔,以其優良的品質深受廣大用戶的歡迎。
全焊接埋地式球閥結構特點
除具有普通固定球閥的優點外,還具有以下特點:
1 、采用全焊結構,沒有中法蘭泄漏,與管道用對焊連接或法蘭連接。前者沒有管道和閥門法蘭連接的泄漏,后者便于拆卸維修閥門。
2 、閥座密封面材料根據使用介質不同可選用 PTFE 、尼龍、合金鋼、硬質合金等,能較大范圍適應不同的溫度、壓力和腐蝕性要求。
3 、閥桿可根據用戶具體安裝情況加長,以便于地面操作。
4 、相對于同規格的常規球閥具有體積小、重量輕、外形美觀、經久耐用等優點。
相關標準
1 、設計制造: GB/T 12237 。
2 、結構長度: GB/T12221 ; GB/T15188.1 或用戶要求。
3 、焊接坡口: GB/T12224 或用戶要求。
4 、法蘭連接: JB/T 79 或用戶要求。
5 、檢驗與試驗: JB/T 9092 ; GB/T13927 。
零件名稱
|
材 料
|
閥體、閥蓋、支架
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
球體
|
ZG2Cr13 鍍硬鉻
|
ZG1Cr18Ni9Ti/HF
|
ZG0Cr18Ni12Mo2Ti/HF
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
閥座
|
PTFE/2Cr13
|
1Cr18Ni9Ti /HF
|
0Cr18Ni12Mo2Ti/HF
|
填料
|
PTFE/ 柔性石墨
|
螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
公稱壓力 PN
|
最高使用壓力
|
試驗壓力
|
強度試驗壓力
|
密封試驗壓力
|
氣密封試驗壓力
|
1.6
|
1.6
|
2.4
|
1.76
|
0.6
|
2.5
|
2.5
|
3.75
|
2.75
|
0.6
|
4.0
|
4.O
|
6.0
|
4.4
|
0.6
|
6.4
|
6.4
|
9.6
|
7.04
|
0.6
|
10.0
|
10.0
|
15.0
|
11.0
|
0.6
|
PN
|
DN
|
L 對焊
|
L 法蘭
|
D
|
D1
|
D2
|
D3
|
D4
|
f
|
f1
|
b
|
n-φd
|
1.6
MPa
|
50
|
216
|
178
|
51
|
100
|
125
|
160
|
-
|
3
|
-
|
16
|
4-18
|
65
|
241
|
191
|
64
|
120
|
145
|
180
|
-
|
3
|
-
|
18
|
4-18
|
80
|
283
|
203
|
76
|
135
|
160
|
195
|
-
|
3
|
-
|
20
|
8-18
|
100
|
305
|
229
|
102
|
155
|
180
|
215
|
-
|
3
|
-
|
20
|
8-18
|
125
|
400
|
356
|
127
|
185
|
21O
|
245
|
-
|
3
|
-
|
22
|
8-18
|
150
|
457
|
394
|
152
|
210
|
240
|
280
|
-
|
3
|
-
|
24
|
8-23
|
200
|
521
|
457
|
203
|
265
|
295
|
335
|
-
|
3
|
-
|
26
|
12-23
|
250
|
559
|
533
|
254
|
320
|
355
|
405
|
-
|
3
|
-
|
30
|
12-25
|
300
|
635
|
610
|
305
|
375
|
41O
|
460
|
-
|
4
|
-
|
30
|
12-25
|
350
|
762
|
686
|
337
|
435
|
470
|
520
|
-
|
4
|
-
|
34
|
16-25
|
400
|
838
|
762
|
387
|
485
|
525
|
580
|
-
|
4
|
-
|
36
|
16-30
|
450
|
914
|
864
|
438
|
545
|
585
|
640
|
-
|
4
|
-
|
40
|
20-30
|
500
|
991
|
914
|
489
|
608
|
650
|
705
|
-
|
4
|
-
|
44
|
20-34
|
2.5
Mpa
|
50
|
216
|
216
|
51
|
100
|
125
|
160
|
-
|
3
|
-
|
20
|
4-18
|
65
|
241
|
241
|
64
|
120
|
145
|
180
|
-
|
3
|
-
|
22
|
8-18
|
80
|
283
|
283
|
76
|
135
|
160
|
195
|
-
|
3
|
-
|
22
|
8-18
|
100
|
305
|
305
|
102
|
160
|
190
|
230
|
-
|
3
|
-
|
24
|
8-23
|
125
|
400
|
381
|
127
|
188
|
220
|
270
|
-
|
3
|
-
|
28
|
8-25
|
150
|
457
|
403
|
152
|
218
|
250
|
300
|
-
|
3
|
-
|
30
|
8-25
|
200
|
521
|
502
|
203
|
278
|
310
|
360
|
-
|
3
|
-
|
34
|
12-25
|
250
|
559
|
568
|
254
|
332
|
370
|
425
|
-
|
3
|
-
|
36
|
12-30
|
300
|
635
|
648
|
305
|
390
|
430
|
485
|
-
|
4
|
-
|
40
|
16-30
|
350
|
762
|
762
|
337
|
448
|
490
|
550
|
-
|
4
|
-
|
44
|
16-34
|
400
|
838
|
838
|
387
|
505
|
550
|
610
|
-
|
4
|
-
|
48
|
16-34
|
450
|
914
|
914
|
438
|
555
|
600
|
660
|
-
|
4
|
-
|
50
|
20-34
|
500
|
991
|
991
|
489
|
610
|
660
|
730
|
-
|
4
|
-
|
52
|
20-41
|
4.0
Mpa
|
50
|
216
|
216
|
51
|
100
|
125
|
160
|
88
|
3
|
4
|
20
|
4-18
|
65
|
241
|
241
|
64
|
120
|
145
|
180
|
110
|
3
|
4
|
22
|
8-18
|
80
|
283
|
283
|
76
|
135
|
160
|
195
|
121
|
3
|
4
|
22
|
8-18
|
100
|
305
|
305
|
102
|
160
|
190
|
230
|
150
|
3
|
4.5
|
24
|
8-23
|
125
|
400
|
381
|
127
|
188
|
220
|
270
|
176
|
3
|
4.5
|
28
|
8-25
|
150
|
457
|
403
|
152
|
218
|
250
|
300
|
204
|
3
|
4.5
|
30
|
8-25
|
200
|
521
|
502
|
203
|
282
|
320
|
375
|
260
|
3
|
4.5
|
38
|
12-30
|
250
|
559
|
568
|
254
|
345
|
385
|
445
|
313
|
3
|
4.5
|
42
|
12-34
|
300
|
635
|
648
|
305
|
408
|
450
|
510
|
364
|
4
|
4.5
|
46
|
16-34
|
350
|
762
|
762
|
337
|
465
|
510
|
570
|
422
|
4
|
5
|
52
|
16-34
|
400
|
838
|
838
|
387
|
535
|
585
|
655
|
474
|
4
|
5
|
58
|
16-41
|
450
|
914
|
914
|
438
|
560
|
610
|
680
|
524
|
4
|
5
|
60
|
20-41
|
500
|
991
|
991
|
489
|
612
|
670
|
755
|
576
|
4
|
5
|
62
|
20-48
|
6.4
Mpa
|
50
|
230
|
216
|
51
|
105
|
135
|
175
|
88
|
3
|
4
|
26
|
4-23
|
65
|
290
|
241
|
64
|
130
|
160
|
200
|
110
|
3
|
4
|
28
|
8-23
|
80
|
310
|
283
|
76
|
140
|
170
|
210
|
121
|
3
|
4
|
30
|
8-23
|
100
|
350
|
305
|
102
|
168
|
200
|
250
|
150
|
3
|
4.5
|
32
|
8-25
|
150
|
480
|
403
|
152
|
240
|
280
|
340
|
204
|
3
|
4.5
|
38
|
8-34
|
200
|
600
|
502
|
203
|
300
|
345
|
405
|
260
|
3
|
4.5
|
44
|
12-34
|
250
|
730
|
568
|
254
|
352
|
400
|
470
|
313
|
3
|
4.5
|
48
|
12-41
|
300
|
850
|
648
|
305
|
412
|
460
|
530
|
364
|
4
|
4.5
|
54
|
16-41
|
350
|
980
|
762
|
337
|
475
|
525
|
595
|
422
|
4
|
5
|
60
|
16-41
|
400
|
1100
|
838
|
387
|
525
|
585
|
670
|
474
|
4
|
5
|
66
|
16-48
|
500
|
1054
|
1194
|
489
|
640
|
705
|
800
|
576
|
4
|
5
|
70
|
20-54
|
10.0
Mpa
|
50
|
292
|
292
|
51
|
112
|
145
|
195
|
88
|
3
|
4
|
28
|
4-25
|
65
|
330
|
330
|
64
|
138
|
170
|
220
|
110
|
3
|
4
|
32
|
8-25
|
80
|
356
|
356
|
76
|
148
|
180
|
230
|
121
|
3
|
4
|
34
|
8-25
|
100
|
432
|
432
|
102
|
172
|
210
|
265
|
150
|
3
|
4.5
|
38
|
8-30
|
150
|
559
|
559
|
152
|
250
|
290
|
350
|
204
|
3
|
4.5
|
46
|
12-34
|
200
|
660
|
660
|
203
|
312
|
360
|
430
|
260
|
3
|
4.5
|
54
|
12-41
|
250
|
787
|
787
|
254
|
382
|
430
|
500
|
313
|
3
|
4.5
|
60
|
12-41
|
300
|
838
|
838
|
305
|
442
|
500
|
585
|
364
|
4
|
4.5
|
70
|
16-48
|
350
|
889
|
889
|
337
|
498
|
560
|
655
|
422
|
4
|
5
|
76
|
16-54
|
400
|
991
|
991
|
387
|
558
|
620
|
715
|
474
|
4
|
5
|
80
|
16-54
|
