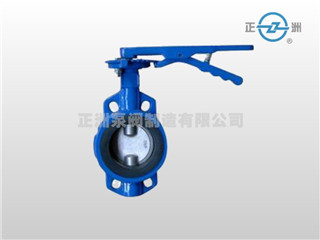

對夾式蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°
之間,可以起到流量調節(jié)的作用,當蝶板旋轉到90°時,閥門達到最大開度。對夾式蝶閥結構簡單、體積小、重量輕,
只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單.
主要連接尺寸和外形尺寸(PN 1.0MPa / 1.6MPa):
公稱通徑DN | L | H1 | H2 | H3 | D | D1 | Z-φd |
40 |
33
|
80
|
128
|
170
|
78
|
110
|
4—17.5
|
50 |
43
|
80
|
161
|
176
|
94
|
125
|
4—17.5
|
65 |
46
|
89
|
175
|
196
|
115
|
145
|
4—17.5
|
80 |
46
|
95
|
181
|
196
|
125
|
160
|
4—17.5
|
100 |
52
|
114
|
200
|
206
|
150
|
180
|
4—175
|
125 |
56
|
127
|
213
|
225
|
180
|
210
|
4—17.5
|
150 |
56
|
139
|
226
|
235
|
208
|
240
|
4—22
|
200
|
60
|
175
|
260
|
317
|
266
|
295
|
4—22
|
250
|
68
|
203
|
292
|
335
|
322
|
350/355
|
4-22/4-26
|
300
|
78
|
242
|
337
|
370
|
372
|
400/410
|
4-22/4-26
|
350
|
78
|
267
|
368
|
390
|
422
|
460/470
|
4-22/4-26
|
400
|
102
|
297
|
400
|
457
|
535
|
515/525
|
4-26/4-30
|
450
|
114
|
315
|
422
|
462
|
582
|
565/585
|
4-26/4-30
|
500
|
127
|
348
|
480
|
530
|
635
|
620/650
|
4-26/4-33
|
600
|
154
|
444
|
685
|
785
|
743
|
725/770
|
4-30/4-36
|
700
|
165
|
520
|
720
|
890
|
855
|
840/840
|
4-30/4-36
|
800
|
190
|
591
|
838
|
908
|
984
|
950/950
|
4-33/4-39
|
900
|
203
|
648
|
857
|
1027
|
1075
|
1050/1050
|
8-M30/8-M36
|
1000
|
216
|
720
|
917
|
1087
|
1183
|
1160/1170
|
8-M33/8-M39
|
1200
|
254
|
825
|
1050
|
1220
|
1410
|
1380/1390
|
8-M36/8-M45
|
