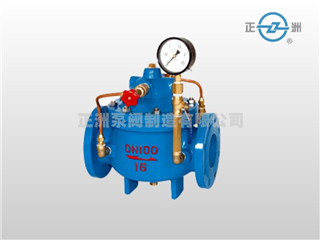

結構特點和用途
|
300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可使主閥得到一定的開啟或關閉速度。防止水鍾水擊的產生,以達到緩閉消聲的效果。
本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,開啟及緩閉平穩。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。 |
工作原理
當閥門從進口端給水時,水通過微型過濾器、針閥、單向閥進入主閥控制室,再經過球閥排水至下游。因為針閥開度小于球閥開度,即主閥控制室的排水速度大于進水速度,因此控制室壓力降低,作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時,若下游水開始回流,一部分回流水經球閥進入主控制室,由于單向閥作用,回流水不能從主控制室流出,引起主控制室逐漸升壓,緩緩關閉主閥。
主要技術參數
公稱壓(Mpa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用介質
|
介質溫度(℃)
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
1.6
|
2.4
|
1.76
|
||
2.5
|
3.75
|
2.75
|
主要零件材料
零件名稱
|
零件材料
|
閥體 閥蓋
|
WCB
|
閥座 閥盤
|
銅合金
|
密封圈 O型圈
|
丁腈橡膠
|
閥桿
|
2Cr13
|
彈簧
|
50CrVA
|
針型閥
|
銅合金
|
球閥
|
銅合金
|
單向閥
|
銅合金
|
微型過濾器
|
不銹鋼
|
300X緩閉式止回閥連接尺寸(PN 1.0-2.5MPa)
公稱通徑DN
|
L
|
H
|
H1
|
A
|
B
|
50
|
250
|
260
|
90
|
170
|
170
|
65
|
280
|
285
|
98
|
180
|
180
|
80
|
310
|
295
|
110
|
190
|
190
|
100
|
350
|
315
|
120
|
200
|
200
|
125
|
400
|
335
|
145
|
215
|
215
|
150
|
450
|
390
|
155
|
230
|
230
|
200
|
550
|
460
|
190
|
255
|
255
|
250
|
650
|
520
|
250
|
295
|
295
|
300
|
800
|
620
|
290
|
325
|
325
|
350
|
900
|
650
|
330
|
380
|
380
|
400
|
1000
|
710
|
360
|
415
|
415
|
450
|
1000
|
750
|
445
|
435
|
435
|
500
|
1100
|
800
|
495
|
460
|
460
|
600
|
1100
|
900
|
550
|
520
|
520
|
700
|
1450
|
1000
|
605
|
570
|
570
|
800
|
1560
|
1100
|
730
|
620
|
620
|
900
|
1800
|
1200
|
800
|
670
|
670
|
1000
|
2000
|
1330
|
910
|
830
|
830
|
