公稱通徑:DN150~DN3200
公稱壓力:PN2.5~PN25
適用介質:水、蒸汽、氣體、油品等
介質溫度:≤425℃
開閥時間:勻速
正常關閥:勻速
快速關閥:0.3~0.8秒
全開狀態最小流阻系數:0.1
動力電源:AC380V
可選控制電源:AC220V、DC220V、DC110V、DC24V
可控制動作:開閥、關閥、停止、快關
遠程故障聯鎖快關
遠程信號類型:無源的開關量信號、4~20mA模擬量信號

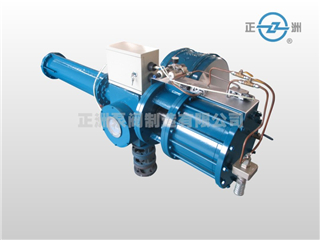

氣動快關(開)蝶閥是由氣動執行機構和蝶閥閥體組成,蝶閥采用無磨損閥座設計,閥座為緩坡緩沖設計,閥板在關閉時接觸到閥座緩沖坡,與閥座不產生硬性的磨擦。提高了使用壽命,從而減少了管道更換閥門頻率和維修次數。性價比更卓越。氣動快關(開)蝶閥是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90℃,可以實現全開——全關的動作。氣動執行機構利用潔凈的壓縮空氣作為能源,接受氣動信號或電氣定位器等附件信號進行工作,配行程限位開關、電磁閥、氣動三聯件、氣罐及氣控閥可實現開閥和快關閥操作,并送出二對無源觸點信號指示閥門的開關位置。氣動快關(開)蝶閥具有結構緊湊,體積小,運行安全可靠,密封性能好,維修容易,安裝方便,適應性強、操作方便等優點。在冶金行業對煤氣管道的快關截止,防瓦斯等危險氣體防爆的高安廠所對設備快速關閉或打開。廣泛應用于生產過程自動控制系統中開關操作場合,應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中做遠距離集中控制或就地控制。
